Válvulas de retención a clapeta de goma
La válvula de retención a clapeta de latón deja pasar el agua en un solo sentido y se cierra sola cuando el flujo se detiene, gracias a una clapeta articulada con cierre de goma NBR. Es la opción simple y económica para la impulsión de bombas, tanques y equipos en instalaciones de agua. Va roscada (BSP hembra) y se instala en horizontal. Si necesitas un cierre más rápido, a resorte, mira la válvula de retención RE-GE.
Características
- Construcción en latón s/UNE-EN 12165
- Extremos roscados gas (BSP) H-H s/ISO 228/1
- Presión máxima de trabajo 12/10/8 bar (PN 12 /PN 10 / PN 8)
- Temperatura de trabajo desde -20°C a 100°C
- Cierre en NBR 65 sh
- Montaje en horizontal
- Genebre®
- Art. 3180
Referencias
Medidas
Referencias

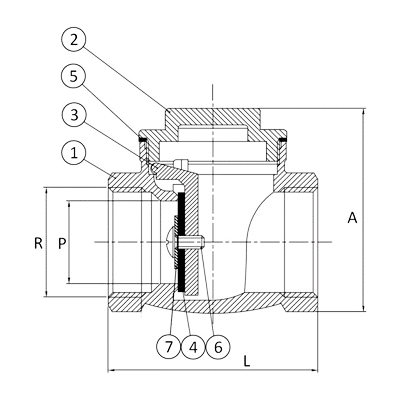

Tabla de referencias para válvulas de retención a clapeta de goma
| Nº | Denominación | Material | Tratamiento superficial |
|---|---|---|---|
| 1 | Cuerpo | Latón (CW617N) | Granallado |
| 2 | Tapa | Latón (CW617N) | Granallado |
| 3 | Obturador | Latón (CW617N) | – |
| 4 | Junta obturador | NBR | – |
| 5 | Junta tapa | Fibra | – |
| 6 | Tornillo | Latón | – |
| 7 | Arandela | Acero inoxidable AISI 304 | – |
Medidas
Tabla de medidas para válvulas de retención a clapeta de goma
| Ref | Medida | PN | Dimensión (mm) | Peso (kg) | ||
|---|---|---|---|---|---|---|
| R | P | A | L | |||
| 3180 04 | 1/2″ | 12 | 15 | 52 | 49 | 0,164 |
| 3180 05 | 3/4″ | 12 | 20 | 63 | 58 | 0,221 |
| 3180 06 | 1″ | 12 | 25 | 69 | 70 | 0,322 |
| 3180 07 | 1 1/4″ | 10 | 30 | 87 | 80 | 0,458 |
| 3180 08 | 1 1/2″ | 10 | 35 | 97 | 88 | 0,724 |
| 3180 09 | 2″ | 10 | 45 | 110 | 102 | 1,010 |
| 3180 10 | 2 1/2″ | 8 | 57 | 110 | 115 | 1,476 |
| 3180 11 | 3″ | 8 | 60 | 132 | 134 | 2,344 |
| 3180 12 | 4″ | 8 | 90 | 163 | 163 | 3,792 |
