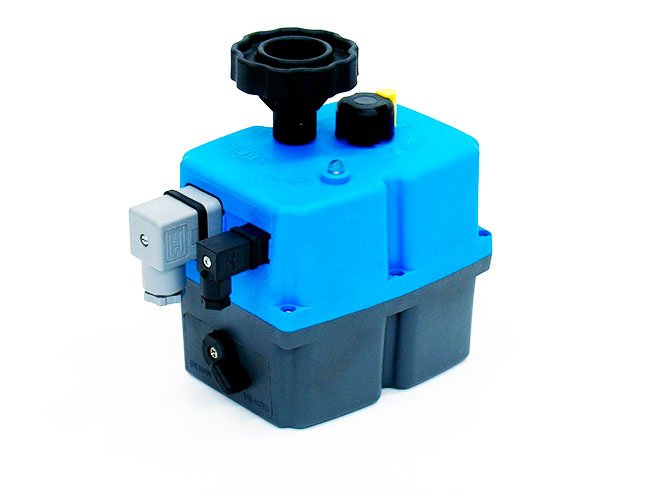

Actuador eléctrico reversible multivoltage
Especificaciones
- Diseñados para aplicaciones de ¼” de vuelta (90°) y reversibles, ideales para la automatización de válvulas de bola y mariposas.
- Existen 6 tamaños distintos de acuerdo al par de maniobra: 20, 35, 55, 85, 140 y 300 Nm
- Existen 2 modelos distintos de acuerdo a la alimentación eléctrica:
- Serie «L»: de 12 a 24 V AC o DC
- Serie «H»: de 85 a 240 V AC o DC
- Genebre®
- Art. 5803
Ventajas
- Resistente a la corrosión
- Fijación ISO 5211
- Protección IP-65
- Mando manual de emergencia
- Indicador óptico de posición
- Motorización 2, 3 y 4 vías
- 2 contactos adicionales de final de carrera
- Control térmico de la temperatura:
- Calefactor de 4 W para el mantenimiento de la temperatura interior entre 20° y 30° C y evitar daños por condensación.
- Control electrónico de par:
- Cuando el par excede el máximo permitido el sistema suspende la alimentación eléctrica almotor para prevenir daños posibles.
- LED indicador de funcionamiento
Tabla de características técnicas para actuador eléctrico reversible multivoltage
| Descripción | Unidades | Modelos | |||||
|---|---|---|---|---|---|---|---|
| GE-0 | GE-05 | GE-1 | GE-15 | GE-2 | GE-2+ | ||
| Tiempo de maniobra en vacío (90°) +/- 10% | Seg | S «L»: 12 S «H»: 11 | S «L»: 12 S «H»: 11 | S «L»: 16 S «H»: 14 | S «L»: 35 S «H»: 30 | 33 | 60 |
| Par maniobra en operación | Nm | 20 | 35 | 55 | 85 | 140 | 300 |
| Par máximo arranque | Nm | 25 | 38 | 60 | 90 | 170 | 350 |
| Tiempo bajo tensión | % | 75 | |||||
| Protección IEC 60529 | – | IP-65 | |||||
| Ángulo maniobra WORKING ANGLE | ° (grados) | 90° (opción 180°-270°) | |||||
| Temperatura de trabajo | °C | -20º +70º | |||||
| Interruptor final de carrera | – | 4 SPDT micro | |||||
| Resistencia calefactora | w | 4 | |||||
| Conectors | – | DIN 43650 ISO 4400 & C192 | |||||
| Peso | Kg | 1,5 | 1,8 | 2 | 2 | 5,2 | 5,2 |
| Voltaje | V | Serie «L» 12 a 48 AC/DC – Serie «H» 80 a 240 AC/DC – 50/60 Hz | |||||
| Descripción | Unidades | Modelos | ||||||
|---|---|---|---|---|---|---|---|---|
| Corriente | GE-0 | GE-05 | GE-1 | GE-15 | GE-2 | GE-2+ | ||
| Consumo a par máximo (+/- 5%) | mA/w | 12 VAC | 1800 / 21,6 | 2600 / 31,2 | 2980 / 35,7 | 2600 / 31,2 | – | – |
| 12 VDC | 2050 / 24,6 | 2900 / 34,8 | 3080 / 36,9 | 2100 / 25,2- | ||||
| 24 VAC | 850 / 20,4 | 1100 / 26,4 | 1200 / 28,8 | 900 / 21,6 | 3600 / 86,4 | 3600 / 86,4 | ||
| 24 VDC | 1000 / 24 | 1350 / 32,4 | 1400 / 33,6 | 1200 / 28,8 | 3000 / 72,0 | 3000 / 72,0 | ||
| 48 VAC | – | – | – | – | 1300 / 62,4 | 1300 / 62,4 | ||
| 48 VDC | – | – | – | – | 1000 / 48,0 | 1000 / 48,0 | ||
| 110 VAC | 170 / 18,7 | 230 / 23,3 | 240 / 26,4 | 220 / 24,2 | 700 / 77,0 | 700 / 77,0 | ||
| 110 VDC | 210 / 23,1 | 240 / 26,4 | 260 / 28,6 | 170 / 18,7 | – | – | ||
| 220 VAC | 90 / 19,8 | 120 / 26,4 | 110 / 24,2 | 90 / 19,8 | 230 / 50,6 | 230 / 50,6 | ||
| 220 VDC | 110 / 24,2 | 130 / 28,6 | 130 / 28,6 | 100 / 22,0 | – | – | ||
