Válvulas esclusas Genebre
Precisión y fiabilidad en el control de fluidos
Las válvulas esclusas son dispositivos de alta precisión diseñados para regular el flujo de líquidos en sistemas de tuberías mediante una compuerta que se desliza verticalmente para abrir o cerrar el paso. Estas válvulas destacan por su capacidad de ofrecer un control preciso y seguro en diversas aplicaciones industriales y comerciales.
¿Qué es una válvula esclusa y para qué sirve?
Una válvula esclusa (también llamada válvula de compuerta, y a veces escrita «exclusa») abre y cierra el paso de un fluido subiendo o bajando una compuerta perpendicular al flujo. Está pensada para trabajar totalmente abierta o totalmente cerrada: abierta deja el paso casi libre, con muy poca pérdida de carga, y cerrada corta el flujo por completo. Se usa en redes de agua, incendio, calefacción y procesos industriales, y según el material también en vapor e hidrocarburos.
Cómo elegir una válvula esclusa
Material

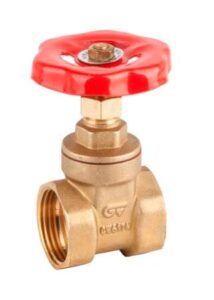

Latón para agua fría y caliente; acero inoxidable CF8M para fluidos corrosivos y temperaturas de hasta 180 °C; acero al carbono WCB para hidrocarburos, vapor y alta presión; fundición nodular con compuerta de EPDM para redes de agua.
Conexión
Roscada (BSP o DIN 2999) para diámetros chicos y bridada (ASME B16.5 Clase 150 o DIN PN16) para diámetros mayores o cuando la válvula tiene que poder desmontarse sin cortar la cañería.
Presión y temperatura
Cada ficha indica la presión y la temperatura máximas: desde PN16 en latón y fundición hasta Clase 150 en acero al carbono. Elige siempre un modelo con margen sobre las condiciones reales de tu instalación.
Vástago no ascendente
En los modelos con vástago no ascendente el volante no sube al abrir. Ocupan menos altura y son la opción habitual en cámaras, pasos estrechos o válvulas enterradas.
Preguntas frecuentes
La esclusa cierra con una compuerta y necesita varias vueltas de volante; la esférica cierra con un cuarto de vuelta. La esclusa deja el paso más libre y conviene en diámetros grandes; la esférica es más rápida de operar y más fácil de automatizar.
No es recomendable: entreabierta, la compuerta vibra y el asiento se desgasta. Para regular conviene una válvula de globo o una válvula mariposa.
Cuerpo, tapa o bonete, compuerta, vástago, empaquetadura y volante. En cada ficha encontrarás el despiece con el material de cada pieza y la tabla de medidas.

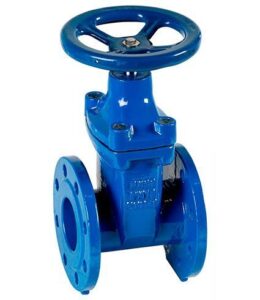

Es la que tiene la compuerta recubierta en goma EPDM, que sella contra el cuerpo sin asiento metálico. Cierra de forma estanca y es el tipo más usado en redes de agua. Mira la válvula esclusa con cierre de EPDM.
