Válvulas mariposa anti-incendio Wafer con tamper switch UL/FM
La válvula mariposa anti-incendio tipo Wafer se instala entre bridas en redes de rociadores, bocas de incendio y colectores de bombas. Tiene certificación UL/FM y un tamper switch integrado que avisa al panel de incendio si la válvula sale de la posición abierta, para que ningún sector quede sin agua sin que se note. Si prefieres no usar bridas, mira la versión ranurada.
Las válvulas anti-incendio Wafer con tamper switch UL/FM están diseñadas específicamente para aplicaciones de sistemas anti incendio.
Estas válvulas anti-incendio cuentan con un tamper switch integrado que permite la monitorización del estado de la válvula, asegurando que esté siempre en la posición correcta. Certificadas con los sellos UL/FM, estas válvulas anti-incendio garantizan un rendimiento óptimo y una alta fiabilidad, haciendo que sean una opción excelente para instalaciones donde la seguridad contra incendios es primordial.
Tabla de materiales para válvulas anti-incendio Wafer con tamper switch UL/FM
| Parte | Material | Especificación | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Body | Ductile Iron | ASTM A536 | ||||||||||||||||
| Disc | EPDM Fully Encapsulated Ductile Iron | ASTM A536+EPDM | ||||||||||||||||
| Shaft (Upper/Lower) | Stainless Steel | ANSI SS410 | ||||||||||||||||
| O-Ring | EPDM | – | ||||||||||||||||
| Bushing | Bronze | ASTM B150M C63000 | ||||||||||||||||
| Gland | Galvanized Carbon Steel Surface Passivation | |||||||||||||||||
| Washer | Galvanized Carbon Steel Surface Passivation | |||||||||||||||||
| Plug | Galvanized Carbon Steel Surface Passivation | |||||||||||||||||
| Gear Box Housing | Ductile Iron | ASTM A536 | ||||||||||||||||
| Gear Box Fasteners | Galvanized Carbon Steel Surface Passivation | |||||||||||||||||

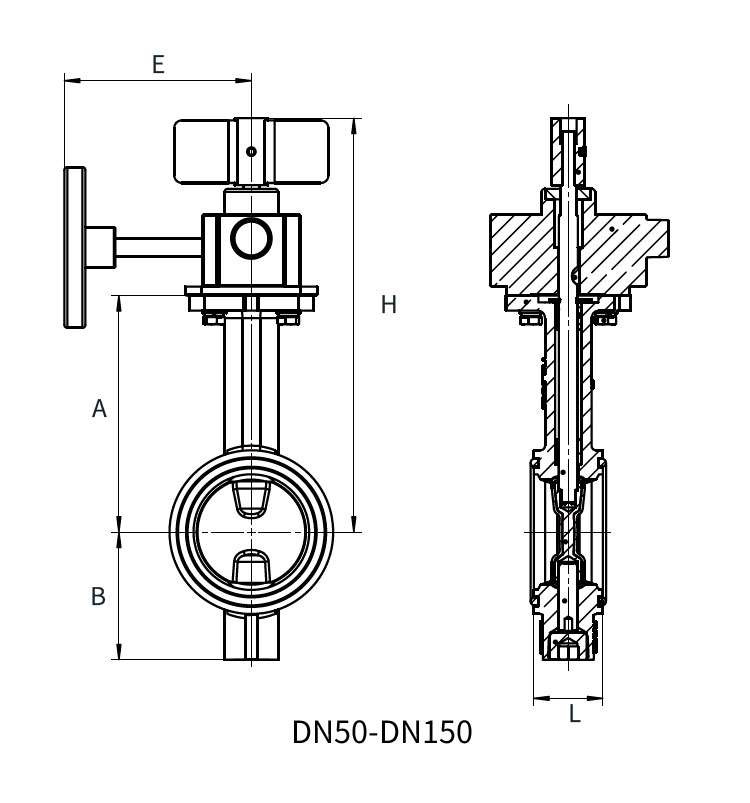

Tabla de medidas (mm) para válvulas anti-incendio Wafer con tamper switch UL/FM
| mm | A | B | L | E | H | ||||
|---|---|---|---|---|---|---|---|---|---|
| DN 50 | 140,5 | 72 | 43 | 125 | 258,6 | ||||
| DN 65 | 152,5 | 78 | 46 | 125 | 270,6 | ||||
| DN 80 | 157,5 | 85 | 46 | 125 | 275,6 | ||||
| DN 100 | 176 | 105 | 52 | 125 | 294 | ||||
| DN 125 | 191 | 128 | 56 | 140 | 312 | ||||
| DN 150 | 202,5 | 140 | 56 | 140 | 322,6 | ||||
| DN 200 | 243,5 | 170 | 62 | 159 | 345,5 | ||||
| DN 250 | 273 | 205 | 68 | 159 | 401 | ||||
| DN 300 | 311 | 258 | 78 | 228 | 437 | ||||
