Válvulas esféricas paso total bridada, ANSI Clase 150, acero inoxidable
La válvula esférica bridada de acero inoxidable CF8M, con bridas ANSI Clase 150, se usa en líneas industriales que necesitan cierre hermético de cuarto de vuelta y resistencia a la corrosión. Es de paso total (no genera pérdida de carga), tiene diseño antifuego según API 607 y trae brida ISO 5211 para montar un actuador directo. Trabaja hasta 19 bar y de -30 a 180 °C. Si el fluido no es corrosivo, la versión en acero al carbono es más económica.
Características
- Válvulas esféricas paso total, 2 piezas
- Extremos bridados según ASME B 16.5 ANSI Clase 150
- Construcción en acero inoxidable CF8M
- Normas de diseño ASME B 16.34
- Longitud entre caras según ASME B 16.10
- Asientos PTFE + 15 % FV
- Junta de cuerpo:
- PTFE + Grafito (de 1/2″ a 1 1/4″)
- AISI 304 + Grafito (de 1 1/2″ a 8″)
- Diseño antifuego (según API 607)
- Vástago inexpulsable
- Montaje actuador directo según ISO 5211
- Sistema de bloqueo incorporado
- Dispositivo antiestático
- Inspección y ensayos según API 598, API 6D
- Presión de trabajo máxima 19 bar (275 psi)
- Temperatura de trabajo -30°C + 180°C
- Genebre®
- Art. 2528A
Referencias
Medidas
Referencias
Tabla de referencias para válvulas esféricas paso total bridada, ANSI Clase 150, acero inoxidable
| Nº | Denominación | Material | Acabado superficial | Ref |
|---|---|---|---|---|
| 1 | Cuerpo | Acero inoxidable CF8M (AISI 316) | Granallado | – |
| 2 | Tapa | Acero inoxidable CF8M (AISI 316) | Granallado | – |
| 3* | Bola | Acero inoxidable AISI 316 | – | 2907 |
| 4* | Eje | Acero inoxidable AISI 316 | – | 2908 |
| 5* | Asiento | Teflón + 15% FV | – | 2909 |
| 6* | Junta | Teflón + Grafito o AISI 304 + Grafito | – | 2909 |
| 7* | Arandela | Teflón + Grafito | – | 2909 |
| 8* | Tórica | FKM | – | 2909 |
| 9* | A. Prensa | Teflón | – | 2909 |
| 10 | Anillo prensa | Acero inoxidable AISI 304 | – | – |
| 11 | Arandela | Acero inoxidable AISI 301 | – | – |
| 12 | Tuerca | Acero inoxidable AISI 304 | – | – |
| 13 | Arandela | Acero inoxidable AISI 304 | – | – |
| 14 | Tope | Acero inoxidable AISI 304 | – | – |
| 15 | Maneta | Acero inoxidable AISI 304 | – | – |
| 16 | Funda | Plastico | – | – |
| 17 | Tuerca | Acero inoxidable AISI 304 | – | – |
| 18 | Perno | A193 – B 8 | – | – |
| 19 | Antigiro | Acero inoxidable AISI 304 | – | – |
| *Piezas que componen los kit de reparación | ||||
Únicamente en medidas de 2 1/2″ a 6″
| Nº | Denominación | Material | Acabado superficial |
|---|---|---|---|
| 14 | Cuerpo maneta | Acero inoxidable AISI 304 | Decapado |
| 19 | Tuerca | Acero inoxidable AISI 304 | – |
| 20 | Perno tope | Acero inoxidable AISI 304 | – |
| 21 | Antigiro | Acero inoxidable AISI 304 | – |
Medidas

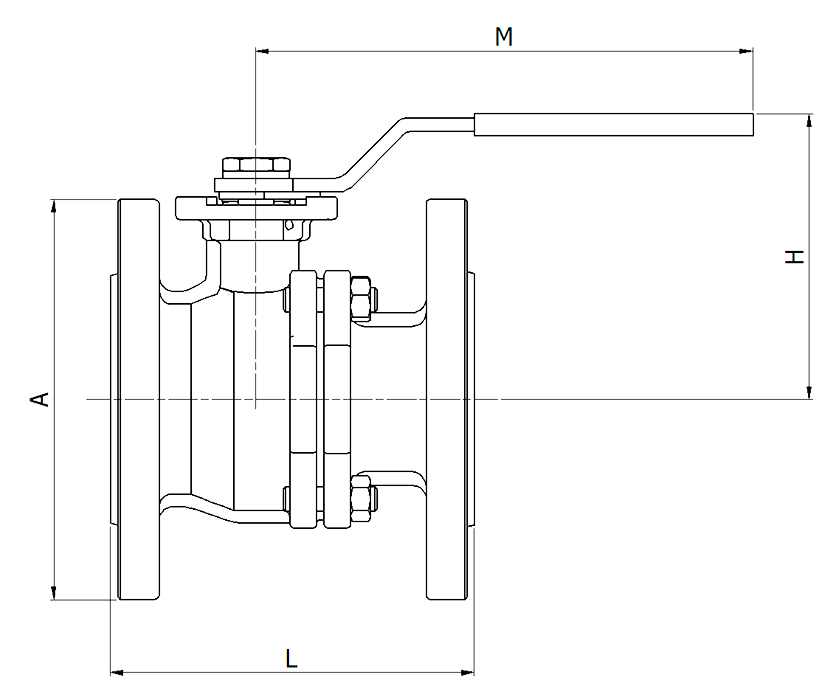

Tabla de medidas para válvulas esféricas paso total bridada, ANSI Clase 150, acero inoxidable
| Ref | Medida | Clase | Dimensiones (mm) | Peso (kg) | |||||
|---|---|---|---|---|---|---|---|---|---|
| A | H | L | M | C × C | ISO 5211 | ||||
| 2528A 04 | 1/2″ | 150 | 89 | 85 | 108 | 170 | 9 × 9 | F04 | 1,500 |
| 2528A 05 | 3/4″ | 150 | 98,6 | 85 | 117 | 170 | 9 × 9 | F04/F05 | 2,150 |
| 2528A 06 | 1″ | 150 | 108 | 95 | 127 | 170 | 11 × 11 | F04/F05 | 2,870 |
| 2528A 07 | 1 1/4″ | 150 | 117 | 106 | 140 | 200 | 14 × 14 | F05/F07 | 3,950 |
| 2528A 08 | 1 1/2″ | 150 | 127 | 110 | 165 | 200 | 14 × 14 | F05/F07 | 5,800 |
| 2528A 09 | 2″ | 150 | 152,5 | 118 | 178 | 200 | 14 × 14 | F05/F07 | 8,400 |
| 2528A 10 | 2 1/2″ | 150 | 177,8 | 170 | 190 | 380 | 17 × 17 | F07/F10 | 13,500 |
| 2528A 11 | 3″ | 150 | 190,5 | 170 | 203 | 380 | 17 × 17 | F07/F10 | 17,800 |
| 2528A 12 | 4″ | 150 | 228,6 | 170 | 229 | 380 | 17 × 17 | F07/F10 | 30,500 |
| 2528A 14 | 6″ | 150 | 279,4 | 228 | 394 | 620 | 27 × 27 | F10/F12 | 56,000 |
| 2528A 16 | 8″ | 150 | 342,9 | ** | 457 | ** | 27 × 27 | F12 | 135,000 |
| **8″ con reductor manual | |||||||||
