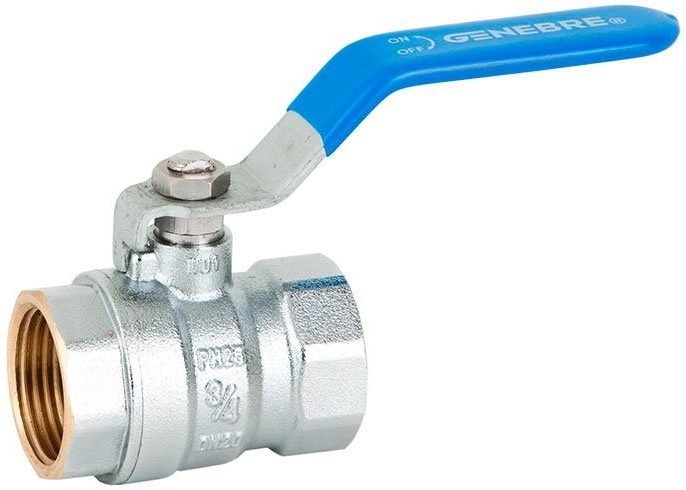

Válvula de esfera serie ligera

Válvulas esféricas desde 1/2″ hasta 4″

Características

  1. Válvula esfera con paso estándar
  2. Construcción en latón s/UNE-EN 12165 cromado
  3. Extremos rosca gas (BSP) hembra según ISO 228/1
  4. Accionamiento mediante palanca de acero
  5. Temperatura de trabajo desde -20°C a 100°C
  6. Presión máxima de trabajo 25 bar (PN-25)
  7. Asientos PTFE
  • Genebre®
  • Art. 3028

Tabla de referencias para válvula de esfera serie ligera

DenominaciónMaterialAcabado superficial
1CuerpoLatón (CW617N)Granallado + Cromado
2TapaLatón (CW617N)Granallado + Cromado
3EsferaLatón (CW617N)Cromado
4EjeLatón (CW617N)Cromado
5AsientosTeflón
6Anillo prensaTeflón
7TóricaNBR
8Anillo prensaLatónCromado
9TuercaLatónCromado
10ManetaAceroDacromet

Tabla de medidas para válvula de esfera serie ligera

Ref Medida DN Dimensiones (mm) Peso (g)
R P A L M
3028 04 1/2″ 15 14 46 44 84 130
3028 05 3/4″ 20 18 50 51 84 200
3028 06 1″ 25 23 57 61 92 320
3028 07 1 1/4″ 32 27 63 71 98 420
3028 08 1 1/2″ 40 34 74 81 113 655
3028 09 2″ 50 43 83 93 126 975
3028 10 2 1/2″ 65 52 96 118 158 1.845
3028 11 3″ 80 65 126 137 196 3.035
3028 12 4″ 100 79 137 163 265 4.725
