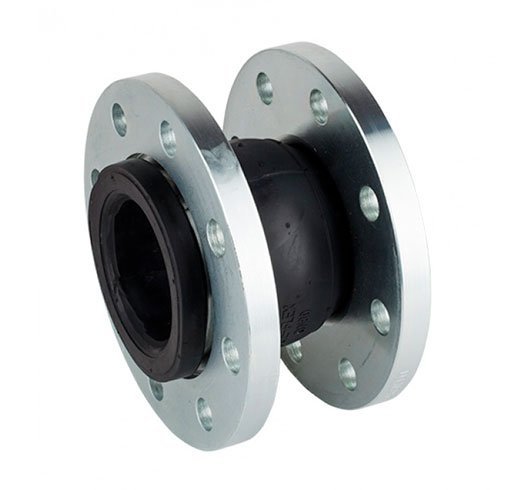

Junta de expansión de EPDM extremos bridados ANSI 150

Instrumentos y filtros para válvulas

Características

  1. Junta de expansión
  2. Reducción de ruidos
  3. Absorción de vibraciones
  4. Compensación de dilataciones
  5. Fácil instalación
  6. Cuerpo de EPDM, extremos acero carbono
  7. Extremos bridados según ANSI 150 B16.5
  8. Presión de trabajo máxima 10 kg/cm2
  9. Depresión máxima (vacío) 400 mm Hg
  10. Temperatura de trabajo -10°C +105°C.
  • Genebre®
  • Art. 2831A

Tabla de referencias para junta de expansión de EPDM extremos bridados ANSI 150

DenominaciónMaterialAcabado superficial
1CuerpoEPDM
2AroAcero al carbonoCincado
3BridaAcero al carbonoCincado

Tabla de medidas para junta de expansión de EPDM extremos bridados ANSI 150

Ref Medida DN PN Dimensiones (mm) Peso (kg)
∅ A∅ B∅ C∅ Dn × ∅ HLE
2831A 07 1 114″ 32 10 117.5 88.9 40 69 4 x 16 95 16 2.60
2831A 08 1 112″ 40 10 127 98.4 40 69 4 x 16 95 17.5 2.85
2831A 09 2″ 50 10 152.4 120.6 52 86 4 x 19 105 19 3.45
2831A 10 2 112″ 65 10 177.8 139.7 68 106 4 x 19 115 22.2 5.30
2831A 11 3″ 80 10 190.5 152.4 76 116 4 x 19 130 23.8 5.50
2831A 12 4″ 100 10 228.6 190.5 103 150 8 x 19 135 23.8 6.25
2831A 13 5″ 125 10 254 215.9 128 180 8 x 22 170 23.8 10.00
