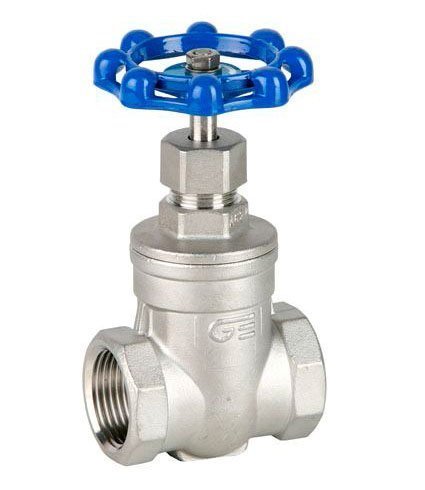

Válvulas esclusas desde 1/2″ hasta 2″
Características
- Válvula de compuerta
- Construcción en acero inoxidable CF8M
- Disco compacto en CF8M
- Vástago no ascendente
- Extremos roscados según DIN 2999 STD
- Estopada de eje en teflón
- Presión máxima de trabajo 16 kg/cm2
- Temperatura máxima de trabajo: 180 ºC
- Genebre®
- Art. 2220
Referencias
Medidas
Referencias
Tabla de referencias para Válvula de compuerta extremos roscados
| Nº | Denominación | Material | Acabado superficial |
|---|---|---|---|
| 1 | Cuerpo | Acero inoxidable CF8M | Granallado |
| 2 | Tapa | Acero Inoxidable CF8M | Granallado |
| 3 | Arandela | Acero Inoxidable 304 | – |
| 4 | Eje | – | – |
| 5 | Estopada | Teflón | – |
| 6 | Tuerca | Acero inoxidable 304 | – |
| 7 | Volante | Aluminio | Pintado |
| 8 | Tuerca prensaestopas | Acero inoxidable 316 | – |
| 9 | Prensa estopa | – | – |
| 10 | Traba tuerca | Acero inoxidable 316 | – |
| 11 | Junta cuerpo | Teflón | – |
| 12 | Compuerta | Acero inoxidable CF8M | Granallado |
Medidas

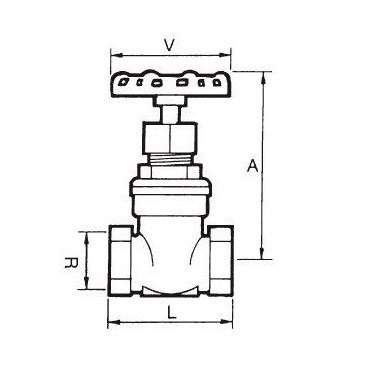

Tabla de medidas para Válvula de compuerta extremos roscados
| Ref | Medida | PN | Dimensiones (mm) | Peso (kg) | |||
|---|---|---|---|---|---|---|---|
| R | A | L | V | ||||
| 2220 04 | 1/2″ | 16 | 1/2″ | 100 | 54 | 70 | 0,414 |
| 2220 05 | 3/4″ | 16 | 3/4″ | 110 | 58 | 70 | 0,578 |
| 2220 06 | 1″ | 16 | 1″ | 115 | 65 | 70 | 0,740 |
| 2220 07 | 1 1/4″ | 16 | 1 1/4″ | 130 | 75 | 80 | 0,995 |
| 2220 08 | 1 1/2″ | 16 | 1 1/2″ | 150 | 78 | 100 | 1,459 |
| 2220 09 | 2″ | 16 | 2″ | 167 | 93 | 100 | 1,985 |
