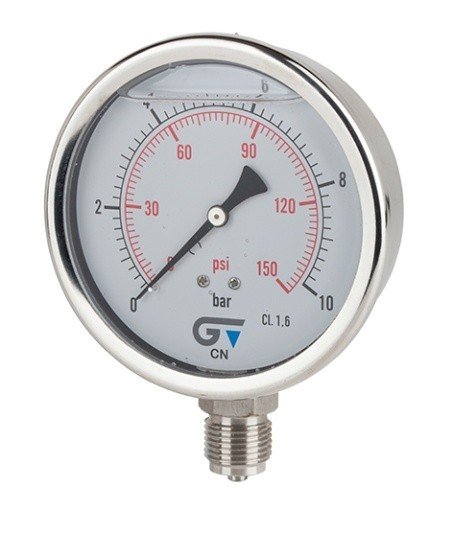

Manómetro Ø100 con glicerina, salida inferior, rosca BSP

Instrumentos y filtros para válvulas

Características

  1. Tamaño Ø100
  2. Manómetro con conexión radial inferior, rosca macho (BSP) G 1/2” según ISO 228/1
  3. Caja en acero inoxidable AISI 304
  4. Contiene glicerina
  5. Tubo “Bourdon” y racor en acero inoxidable AISI 304
  6. Dial blanco: escala en negro (bar) y roja (psi)
  7. Visor en policarbonato
  8. Tapón de goma para agujero de llenado
  9. Bajo norma EN 837-1
  10. ASME B40. 1-1991 B grade
  11.  Clase de precisión: cl. 1,6
  12. Graduaciones disponibles de 0 a 2,5 – 4 – 6 – 10 – 16 – 25 – 40 – 60 – 100 bar
  13. Temperatura de trabajo desde -15°C a 55°C
  • Genebre®
  • Art. 3824

Tabla de medidas para manómetro Ø100 con glicerina, salida inferior, rosca BSP

Ref. Escala Dimensiones (mm) Peso (g)
bar psi A L D F
3824 002 0 – 2,5 0 – 40 85 100 36 22×22 545
3824 004 0 – 4 0 – 60 85 100 36 22×22 545
3824 006 0 – 6 0 – 90 85 100 36 22×22 545
3824 010 0 – 10 0 – 150 85 100 36 22×22 545
3824 016 0 – 16 0 – 240 85 100 36 22×22 545
3824 025 0 – 25 0 – 400 85 100 36 22×22 545
3824 040 0 – 40 0 – 600 85 100 36 22×22 545
3824 060 0 – 60 0 – 900 85 100 36 22×22 545
3824 100 0 – 100 0 – 1500 85 100 36 22×22 545
