Válvula de retención tipo Wafer de simple disco

Válvulas de retención desde 2" a 10"

Características

  1. Válvula de retención a disco tipo Wafer
  2. Construcción en acero inoxidable AISI 316
  3. Juntas externas de Viton
  4. Asiento de Viton
  5. Montaje entre bridas DIN PN-16
  6. Instalación horizontal o vertical
  7. Presión de trabajo máxima 16 kg/cm2
  8. Temperatura de trabajo máxima 180°C
  9. Bajas perdidas de carga
  • Genebre®
  • Art. 2406

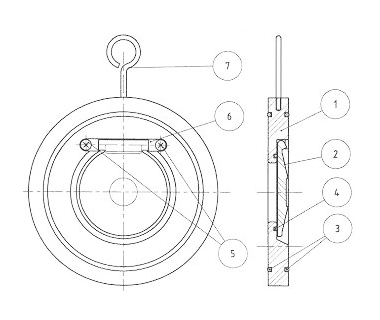

Tabla de referencias para válvula de retención tipo Wafer de simple disco

DenominaciónMaterialAcabado superticial
1CuerpoAcero inoxidable AISI 316
2DiscoAcero inoxidable AISI 316
3Junta exteriorViton
4Junta discoViton
5Tornillo ejeAcero inoxidable AISI 316
6Tope ejeAcero inoxidable AISI 316
7GanchoAceroCincado

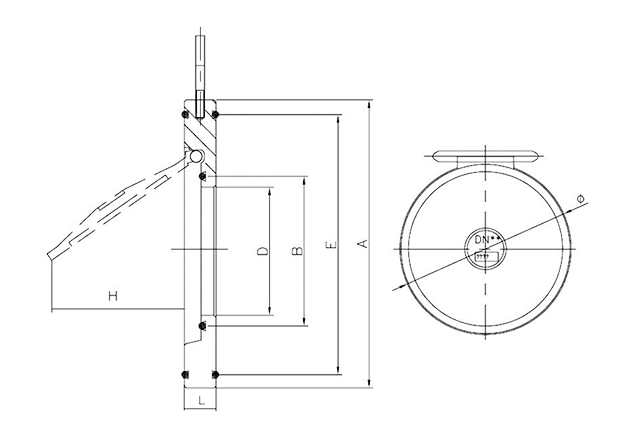

Tabla de medidas para válvula de retención tipo Wafer de simple disco

RefMedidaPNDimensiones (mm)Peso (kg)
ABDEHLø
2406 092″161054132962714480,855
2406 102 1/2″1612451401104114551,180
2406 113″1613665541255814711,480
2406 124″1616485701487018872,500
2406 135″161941069216684181133,200
2406 146″16220130114197112201354,400
2406 168″16275170154249150221807,150
2406 1810″163322202003081722622511,950
