Válvula de esfera paso total 3 piezas inoxidable

Válvulas esféricas desde 1/4″ hasta 4″

Características

  1. Válvula esfera paso total 3 piezas
  2. Extremos roscados DIN 2999 std
  3. Construcción en acero inoxidable AISI 316 (CF8M)
  4. Asientos de teflón + 15% fibra de vidrio
  5. Tórica en el eje de FKM
  6. Juntas del eje de teflón + 15% grafito
  7. Sistema de bloqueo
  8. Montaje actuador directo s/ISO 5211 (sistema patentado 9900474)
  9. Eje inexpulsable
  10. Presión de trabajo máxima 63 Kg/cm2
  11. Temperatura de trabajo -25°C + 180°C
  • Genebre®
  • Art. 2025

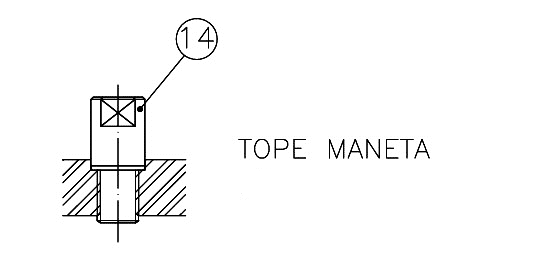

Tabla de referencias para válvula de esfera paso total 3 piezas inoxidable

DenominaciónMaterialAcabado superficial
1CuerpoAcero inoxidable AISI 316Granallado
2TapaAcero inoxidable AISI 316Granallado
3BolaAcero inoxidable AISI 316
4EjeAcero inoxidable AISI 316
5AsientoTeflón + 15% FV
6JuntaTeflón + grafito
7ArandelaTeflón + grafito
8TóricaFKM
9Anillo prensaTeflón
10Anillo prensaAcero inoxidable AISI 304
11Arandela BellevilleAcero inoxidable AISI 301
12TuercaAcero inoxidable AISI 304
13ArandelaAcero inoxidable AISI 304
14TopeAcero inoxidable AISI 304
15TornilloAcero inoxidable AISI 304
16TuercaAcero inoxidable AISI 304
17Arandela GroverAcero inoxidable AISI 304
18ManetaAcero inoxidable AISI 304
19FundaPlástico
20AntigiroAcero inoxidable AISI 304

Tabla de medidas para válvula de esfera paso total 3 piezas inoxidable

Ref Medida PN Paso Dimensiones (mm) Peso (kg)
A L M T
2025 02 1/4″ 63 11 60 47,6 112 23 0,39
2025 03 3/8″ 63 12,7 60 47,6 112 23 0.38
2025 04 1/2″ 63 15 60 56 112 24 0,44
2025 05 3/4″ 63 20 70 73 138 30 0,82
2025 06 1″ 63 25 70 82 138 33,5 1,02
2025 07 1 1/4″ 63 32 88 91 160 41,5 1,79
2025 08 1 1/2″ 63 40 94 104 205 51,5 2,46
2025 09 2″ 63 50 100 120 205 63 3,47
2025 10 2 1/2″ 63 65 150 155 330 83,5 8,50
2025 11 3″ 63 80 165 182 330 100 12,40
2025 12 4″ 63 100 175 220 340 118,5 19,65
