Válvula mariposa Tipo Wafer

Válvula mariposa tipo Wafer desde 2" a 20"

Características

  1. Válvula de mariposa tipo Wafer
  2. Cuerpo de fundición GG-20 para montaje entre bridas ANSI 150 y DIN PN 10/16
  3. Elastómero de EPDM
  4. Disco de acero inoxidable 316 (CF8M)
  5. Brida montaje actuadores según ISO 5211 – DIN 3337
  6. Longitud entre caras según UNE EN 558-1 Serie 20 (DIN 3202 K1)
  7. Pintado con pintura Epoxi
  8. Temperatura de trabajo -20°C +120°C
  • Genebre®
  • Art. 2109

Tabla de referencias para Válvula mariposa tipo Wafer

DenominaciónMaterialAcabado superficial
1CuerpoFundición GG-20Pintado Epoxi
2EjeAcero inoxidable AISI 416
3PivoteAcero inoxidable AISI 416
4DiscoAcero inoxidable AISI 316Granallado
5TapónAcero al carbonoCincado
6ElastómeroEPDM
7CasquilloTeflón + Grafito
8CasquilloTeflón + Grafito
9TóricaNBR
10ArandelaBronce
11SeguroAcero

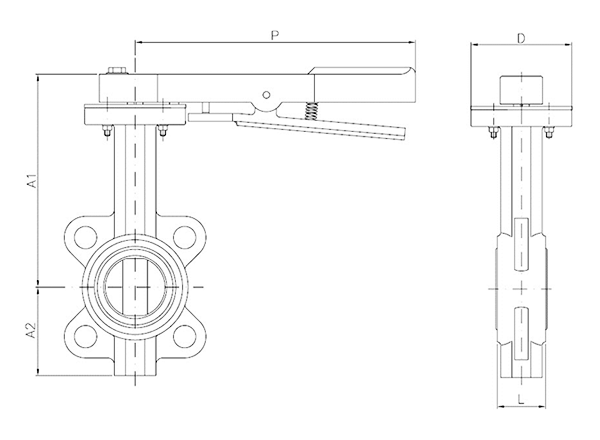

Tabla de medidas para válvula mariposa tipo Wafer

RefMedidaDNPNLDimensiones (mm)Peso (kg)
A1A2Dp
2109 092″50164320075902704,10
2109 102 1/2″65164620085902704,40
2109 113″801646200100902704,80
2109 124″1001652220120902706,40
2109 135″1251656250125902707,90
2109 146″150165625015012530010,30
2109 168″200166030015012530015,20
2109 1810″250166833020012530022,10
2109 2012″3001678360250150*41,50
2109 2214″3501078390260150*57,50
2109 2416″40010102420300175*77,60
2109 2618″45010114445330175*118,50
2109 2820″50010127480370175*151,50
*A partir de 12″ (DN 300) operación mediante reductor manual.
