Reductor manual para válvulas mariposas

Herramienta para válvulas mariposas

Características

El accionamiento de válvulas por medio de volantes, se hace más difícil conforme aumenta su tamaño nominal o también el diferencial presión de trabajo. Cuando esto sucede, o cuando la combinación del tamaño y la presión lo precisan, se utiliza un reductor de engranajes para facilitar o hacer posible la operación de apertura y cierre de la válvula.

Normalmente se utilizan engranajes cónicos con sistema de piñón y rueda corona, generalmente encerrados en una caja o carcasa para evitar lesiones al operador, así como también daños a los componentes internos por contacto con objetos que dificulten su funcionamiento.

  • Genebre®
  • Art. 5975 / 5976 / 5977 / 5978

Tabla de referencias para reductor manual para válvulas mariposas

DenominaciónMaterialAcabado superficial
1CarcasaHierro fundidoPintada
2RetenNBR
3ChavetaAcero
4PiñonAcero
5CoronaFundido nodular
6TornilloAceroCincado
7Placa indicadorAceroCincado
8Tornillo regulaciónAceroPavonado
9TornilloAceroPavonado
10EjeAceroCincado
11Tapa carcasaHierro fundidoPintada
12TornilloAceroCincado
13JuntaPapel base grafito
14ToricaNBR
15VolanteHierro fundidoPintado
16ChavetaAcero

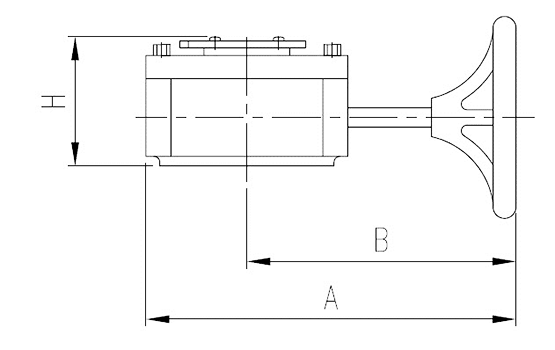

Tabla de medidas para reductor manual para válvulas mariposas

RefRelación transmisiónPar (Nm)Dimensiones (mm)Peso (g)
ABCDEFGH
597524:13002101211275445200105704,90
597630:17503102401807964290153839,70
597750:11.20034125720085852902108312,00
597880:12.00044530629014012040026512029,00
